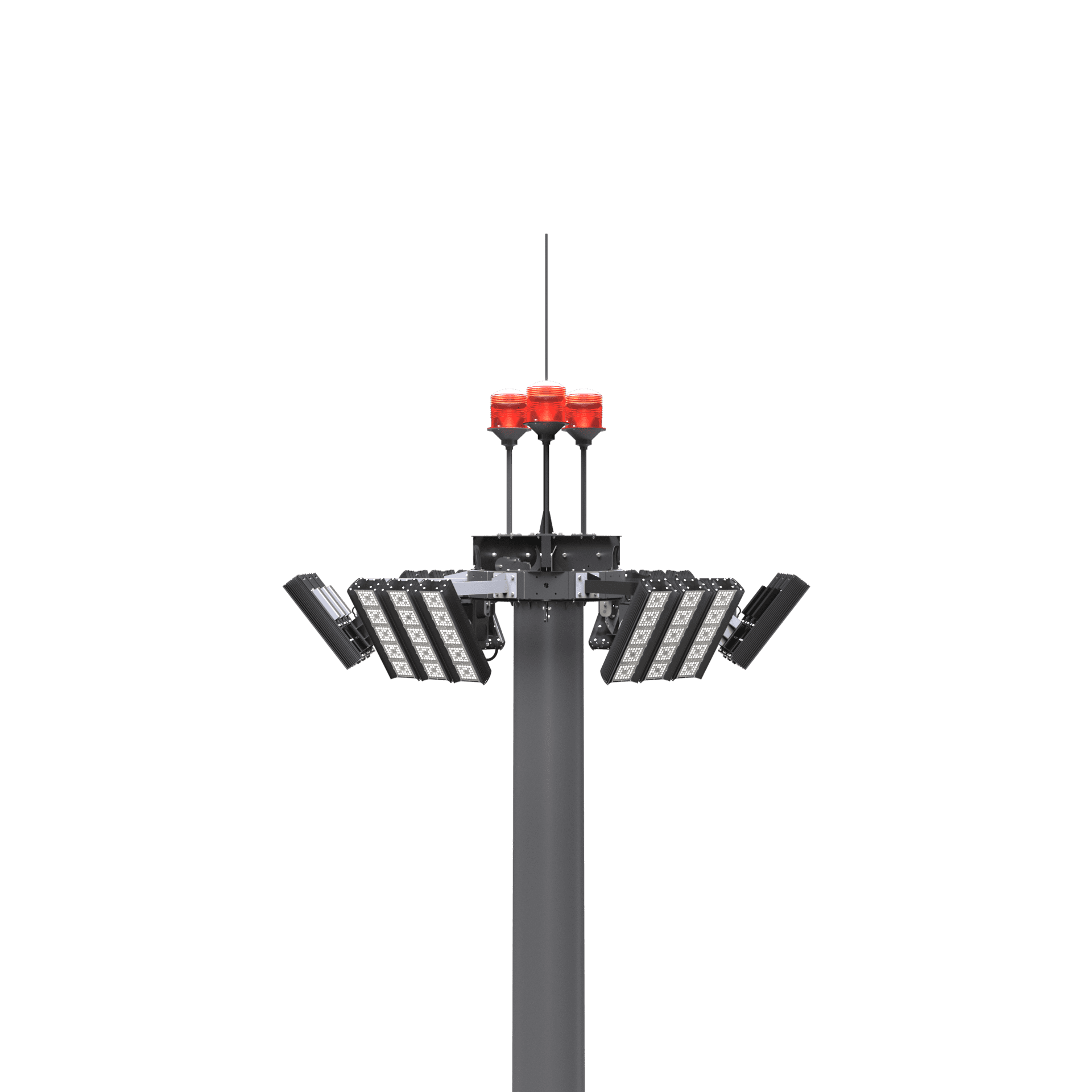

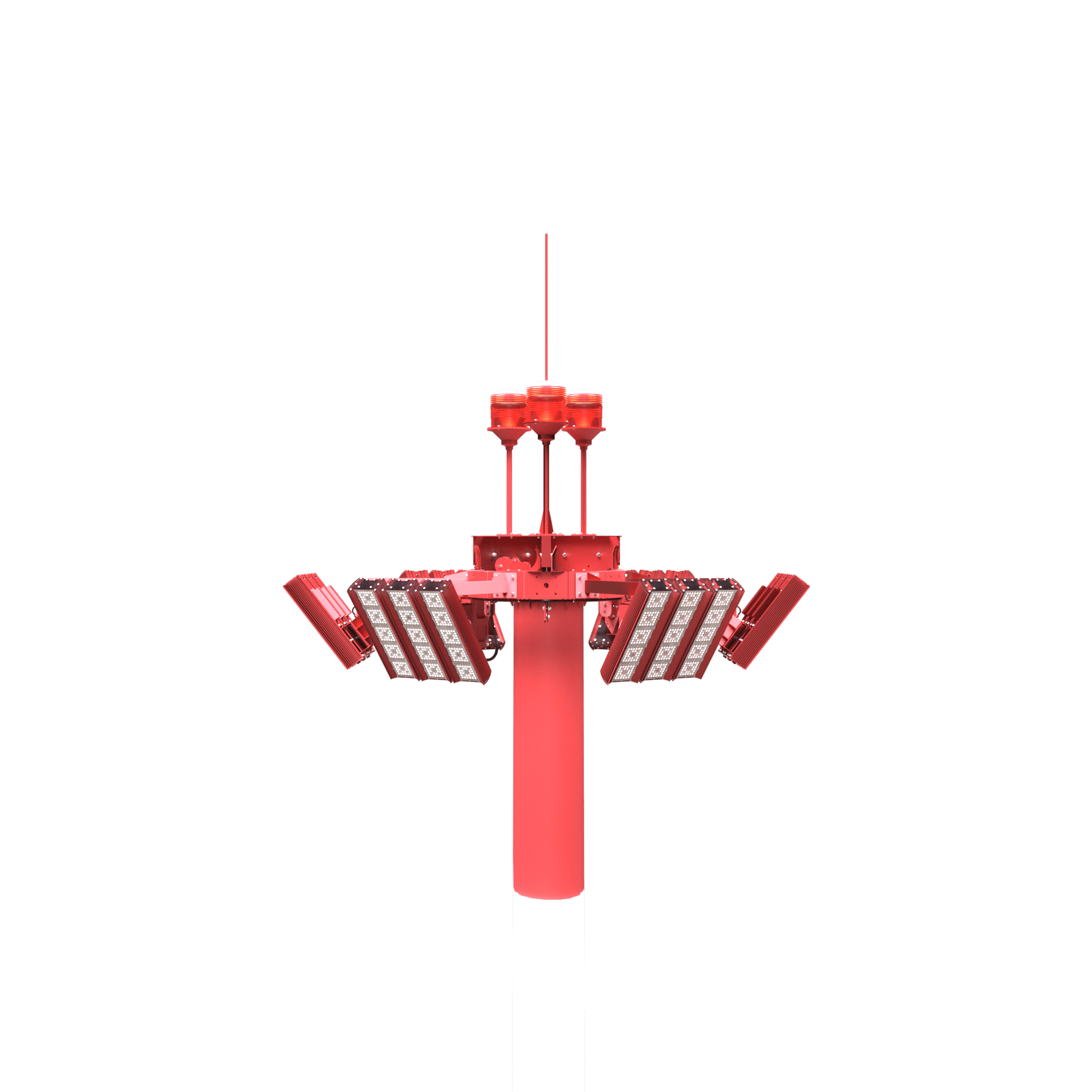

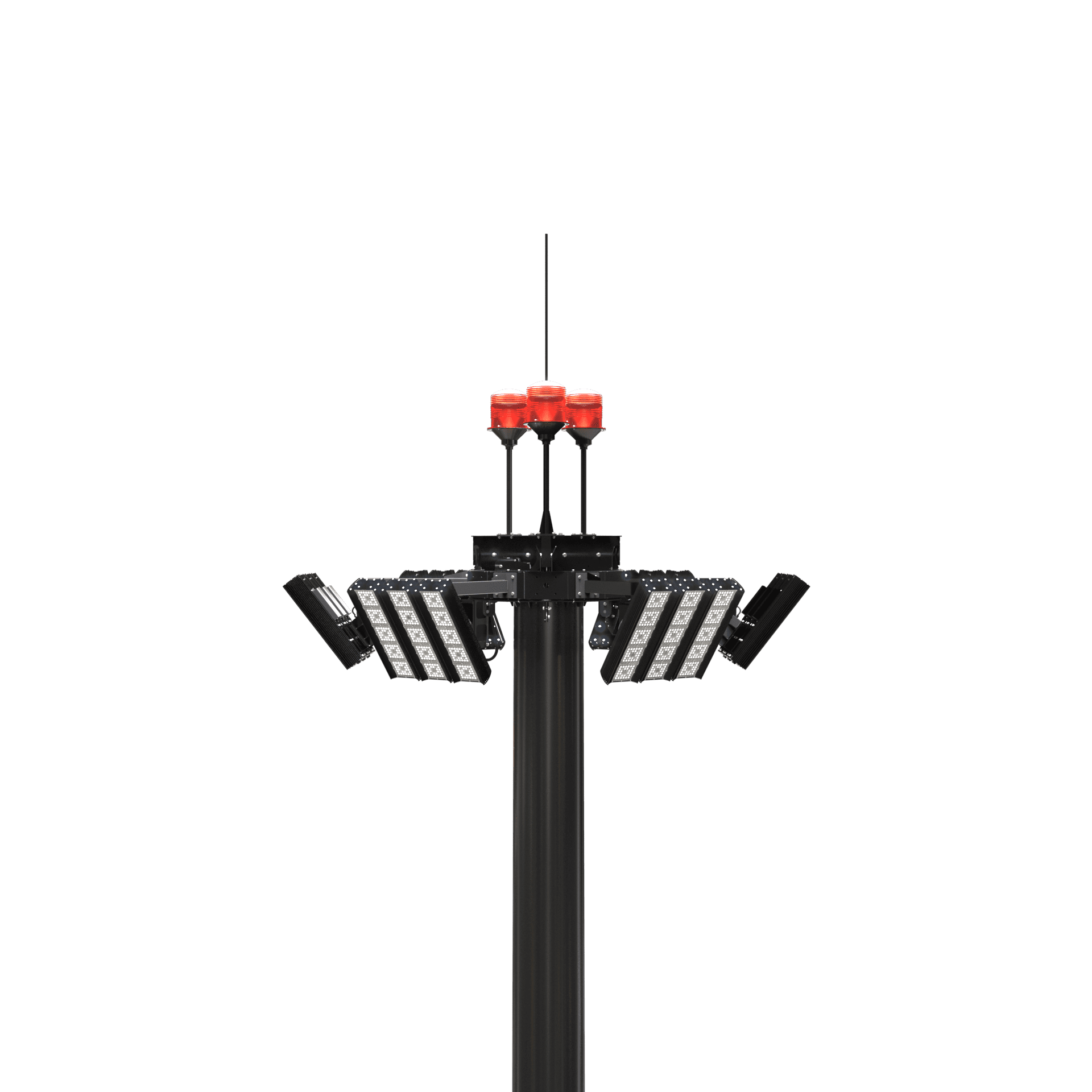

Мачты с мобильной короной
Тип
Мачты ВМО
современный вариант эффективной организации освещения.

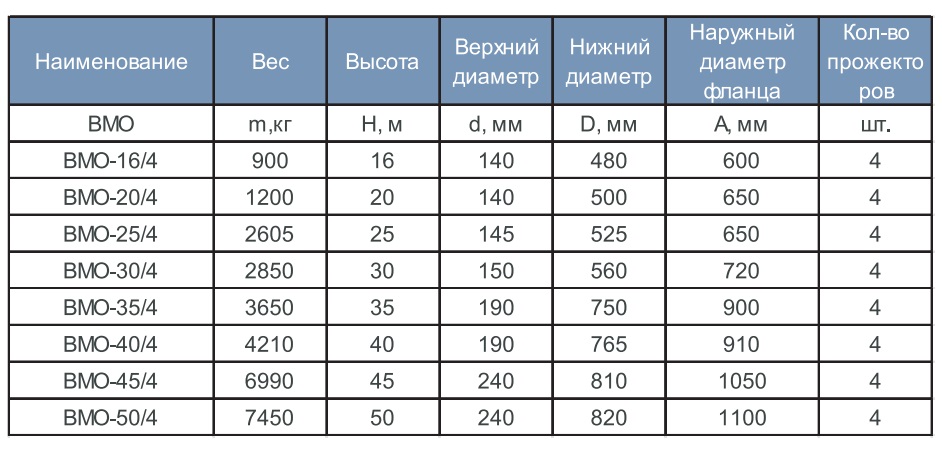

Характеристики
Высота
16 - 50 м
Материал
Сталь Ст3, Сталь 09Г2с
Вес
900 - 7450 кг
Покрытие
гор.цинк, хол.цинк, ЛКМ
Цвет
Свойства
Способ монтажа
Инструкция по установке
Подвод питания
Инструкция по подводу питания
Материал
Технологии и качество
Мачты освещения ВМО: конструкция и применение
Высокомачтовые опоры освещения ВМО применяют там, где нужно осветить большую площадь минимальным числом опор: транспортные развязки и автодороги, площади и парковки, склады и контейнерные площадки, промышленные и портовые территории, спортивные и карьерные объекты. Одна мачта с несколькими прожекторами заменяет десяток обычных опор освещения и даёт равномерный световой поток без затенённых участков.
Конструкция мачты сборная и состоит из нескольких секций — это упрощает перевозку на объект и укрупнительную сборку на площадке. Ствол мачты полый: питающий кабель проходит внутри по шахте, что защищает его от повреждений и погодных воздействий. Отличительная особенность ВМО — мобильная (опускаемая) корона: светотехника опускается к основанию, поэтому замена ламп и обслуживание светильников выполняются без автовышки и промышленных альпинистов.
Как подобрать высокомачтовую опору
Высоту и комплектацию мачты подбирают под задачу освещения объекта. При расчёте учитывают:
- площадь освещаемой территории и требуемую освещённость по нормам;
- количество и мощность светильников на короне;
- ветровой и снеговой район, гололёдные нагрузки в регионе установки;
- тип фундамента и грунты на площадке;
- необходимость молниезащиты объекта.
Защита от коррозии и срок службы
Металлические мачты освещения производства завода «Опора Сибири» защищаются горячим цинкованием в соответствии с ГОСТ 9.307-89. Цинковое покрытие не требует подкраски и обслуживания, поэтому опора сохраняет несущую способность и внешний вид десятилетиями даже в условиях резких перепадов температур и высокой влажности.
Мы проектируем и изготавливаем конструкции на собственном производстве в Красноярске и поставляем их в 85+ регионов России. Другие типы конструкций смотрите в каталоге опор и мачт, а решения для защиты объектов от прямых ударов молнии — в разделе молниеотводы. Чтобы получить цену и сроки изготовления мачты ВМО под ваш проект, оставьте заявку — подготовим расчёт под конкретный объект.
Вопросы и ответы
Какой высоты бывают мачты ВМО?
От 10 до 50 метров. Вес конструкции — от 1100 до 6820 кг, ствол собирается из 1–5 секций.
Нужна ли автовышка для обслуживания?
Нет. Корона опускается к основанию мачты лебёдкой с редуктором (грузоподъёмность 300–1000 кг), поэтому замена ламп и обслуживание светильников выполняются с земли.
Сколько прожекторов можно установить?
Кронштейн рассчитан на установку от 1 до 12 прожекторов. Общий вес оборудования на короне — не более 1000 кг.
Как подводится питание к светильникам?
Питающий кабель проходит внутри полого ствола по шахте — он защищён от повреждений и погодных воздействий. В комплект входят распределительная коробка и вводной щиток 380 В.
Мачты ВМО
Высокомачтовые опоры с мобильной короной (ВМО) – современный вариант эффективной организации освещения. Область применения таких мачт, благодаря их конструкции, очень велика, так как они способны освещать весьма большие открытые пространства: промышленные площадки, аэропорты, городские, спортивные и концертные площади, сортировочные станции, автодороги и многое другое.
Отличие ВМО от остальных опор заключается в использовании мобильной короны – конструкции, на которую монтируется световое оборудование (светильники, прожекторы). Корона поднимается, опускается или фиксируется в нужном месте специальным механизмом, который располагается в нижней части опоры. Подобное конструкционное решение не только позволяет эффективно регулировать параметры освещения, но и позволяет значительно упростить и удешевить эксплуатацию. Обслуживание осветительного оборудования производится одним электромонтажником с земли без использования спецтехники, так как корона опускается своим подъемным механизмом.
Опоры ВМО имеют коническую форму и состоят из 2-х и более секций с уменьшением диаметра от нижней части к верхней для лучшего распределения нагрузки. Изготавливаются из оцинкованной стали.
Мачты с мобильной короной
Способ монтажа
Конструкция мачт сборная и состоит из нескольких секций. Сборку секций производят путем посадки одной секции в другую на расстояние около 1 метра. Соединяют секции путем стяжки, обеспечивая усилие порядка 1,5 тонн, что гарантирует надежное и практически неразборное соединение.
Установку опор ВМО производят на железобетонные фундаменты, используя два вида соединений: анкерный блок либо трубчатый закладной элемент.
Опоры, обладающие мобильной короной, относятся к технически сложным устройствам. Среднестатистическая мачта включает в себя следующие элементы:
- Ствол
- Корона
- Основа
- Подъемный механизм
При создании ствола применяется стальной листовой прокат, толщина которого зависит от высоты мачты. Как правило, она варьируется в пределах от 4 до 16мм. В процессе гибки стали получается многогранная конструкция, обладающая 1—2 продольными швами. Благодаря подвижности короны мачты могут достигать в высоту от 16 до 50 метров. Такие габариты обеспечиваются путем соединения нескольких секций.

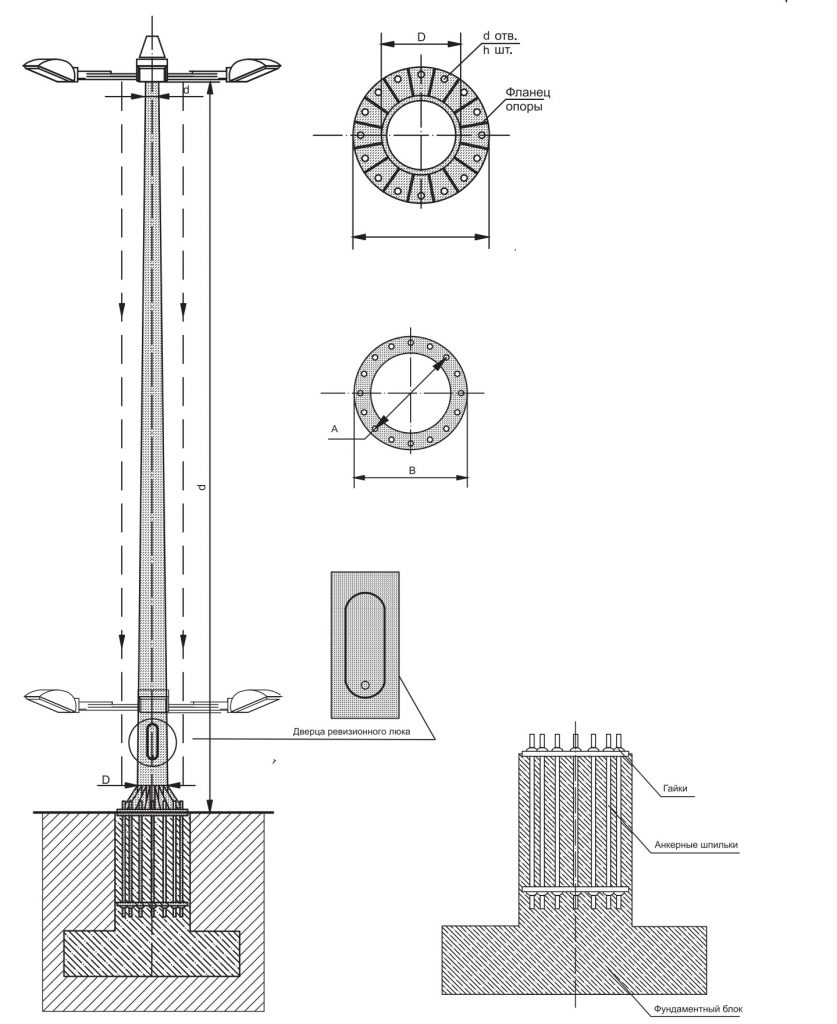

Нижняя составляющая мачты дополняется круглым фланцем, целью которого является установка опоры на фундамент. Последняя достигается благодаря крепежным элементам силовой части фундамента. Габариты фланца напрямую зависят от нижней части мачты. Отверстия фланца могут находиться по окружности, диаметр которой составляет до 1900 мм. Чем выше выбранная опора, тем большим будет и число секций ствола.
Для монтажа мачты используется закрытый анкерный элемент. Число отверстий фланца и размеры подбираются в соответствии с габаритами закладной запчасти. Шпильки объединяются воедино кондуктором. Анкерные шпильки закрепляются на фланце гайками. Снизу на стволе опоры присутствует ревизионное окно, благодаря которому можно будет проводить манипуляции с кабелем питания и подъемным механизмом.
Корона, на которую монтируются осветительные приборы, включает корпус, защитный купол, шнуры питания и основу с кронштейнами для присоединения дополнительных элементов. Корпус закрепляется стационарно на верху ствола. После установки осветительных приборов рама устанавливается в верхней части опоры. Для удобного обслуживания ее опускают до высоты около 2 м. Поэтому манипуляции с ней могут осуществлять специалисты самостоятельно, без использования помощи и дополнительного транспорта.
Тонкости работы с мачтами, имеющими подвижную корону
При работе с опорой используются лебедки, способные поднимать вес 250—1000 кг. Радиус рамы короны, как правило, достигает 50—125 см. Благодаря кронштейну одновременно можно монтировать до дюжины осветительных приборов, которые могут устанавливаться ассиметрично либо симметрично. В процессе анализа оптимальной высоты мачты опоры с передвижной короной необходимо брать в учет габариты и массу подвешиваемого оборудования. Кроме этого, важно отталкиваться от подходящей климатической зоны и силы ветра в районе эксплуатации.
Подбирая подходящие размеры фундамента, нужно учесть общий вес мачты и устройств, которые будут на ней установлены. Важны и свойства грунта в исследуемой местности. Дополнительной антикоррозийной обработке подвергаются поверхность опоры и детали короны. Как правило, для этого применяется способ горячего цинкования. Благодаря защитному слою металл надежно служит владельцам в течение 30 лет без необходимости периодической профилактики. При необходимости также наносится слой лакокрасочного покрытия.
Где используются мачты с передвижными коронами
Мачты с мобильной короной необходимы при освещении дорог. Также их используют на автомобильных развязках, в складах, портах и промышленных территориях. Без них сложно представить современные спортивные объекты и аэропорты. Обслуживание оборудования осуществляется в процессе работы объекта, поэтому не нужно останавливать движение или работу предприятия. Нет необходимости в привлечении специальной автотехники.
Мачты используются для монтажа дополнительного оборудования. Дополнительно они могут комплектоваться маячками, что упрощает их распознание. Мачты с передвижной короной за годы эксплуатации проявили себя, как надежные установки, позволяющие равномерно распределять свет и обеспечивать полноценную работу разных объектов.
Мачты с мобильной короной
Подвод питания
Питающий кабель пропускают по шахте внутри мачты, так как опоры внутри полые. Это обеспечивает большую сохранность кабеля от внешних воздействий и придает отличный эстетичный внешний вид.
Мачты с мобильной короной
Материал
В соответствии с ГОСТ 9.307-89, опоры покрываются специальным антикоррозийным покрытием путём метода горячего цинкования. Это позволяет увеличить срок эксплуатации до 30 лет. Дополнительно возможно нанесение сверху лакокрасочного покрытия.
